【梁せい、開孔直径の２倍に】

 　安藤ハザマ、西武建設、東亜建設工業でつくる「基礎梁開孔補強研究会」は、大開孔を持つＲＣ基礎梁の補強工法「エコ基礎梁工法」の適用範囲を拡大し、日本建築総合試験所の建築技術性能証明を再取得した。同工法は、鉄筋コンクリート造基礎梁に設ける人通用、設備配管用の大開孔を、４本１組の斜め補強筋を使って補強する工法。構造上不要でも梁せいは開孔の直径の３倍以上と慣用的にされていたものを、２.５倍以上に低減できる工法として、２０１１年３月に性能証明を取得した。基礎梁のせいを抑制することにより、型枠、コンクリート、基礎の掘削土量の低減を可能とし、コスト縮減や建設時のＣＯ2排出量削減に寄与するが、さらなる省人化・省力化、設計自由度の向上を目指し技術改良を実施した。

　技術改良の内容は、「梁せいを開孔の直径の２.５倍以上から、２倍以上に低減」「斜め補強筋と貫通孔補強金物の併用（特許出願中）」「大開孔と近接する開孔の間隔を平均開孔径の３倍以上から２.５倍以上に低減」の３点。

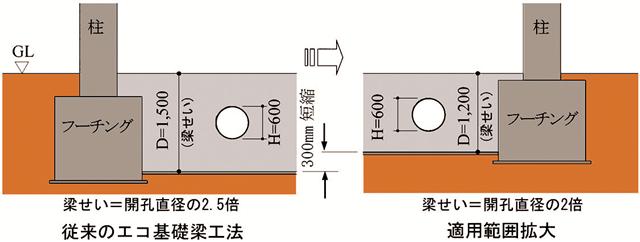

　具体的には、開孔の直径が６００mmの場合、梁せいは１５００mm以上から１２００mm以上となり、最大で３００mm低くなる＝図参照。また、これまでは貫通孔の補強に４本１組の斜め補強筋を使っていたが、配筋作業の省人化・省力化のため、斜め補強筋が３組以上となる場合には、基礎梁内部の斜め補強筋（梁側面の斜め補強筋を除く）を既製の貫通孔補強金物に置き換えることを可能にした。

　このほか、通常では隣り合う開孔の中心間隔は、平均開孔径の３倍以上を確保する必要があるが、同工法は２.５倍の位置まで近づけることを可能とした。これにより、大開孔に近接する設備配管、電気配線などの中開孔の配置の自由度が向上する。
