　四電工と富士通四国インフォテックは、建築設備ＣＡＤ「ＣＡＤＥＷＡ（キャデワ）　Ｓｍａｒｔ」の新バージョン「Ｖ２．０」を今秋に市場投入する。オートデスクのソフト「Ｒｅｖｉｔ」とのダイレクト連携などＢＩＭ対応強化と、不整合個所を自動チェックする賢さの２つが大きな特長だ。建設業界の課題となっている時間短縮と品質向上に大きく貢献する。

　ＣＡＤＥＷＡ　ＳｍａｒｔＶ２．０は、ＢＩＭによるプロセス最適化を支援する機能として、大手建設会社を中心に利用実績を伸ばすオートデスクのＲｅｖｉｔとのデータ互換を実現した。Ｒｅｖｉｔ上の各モデルの３次元形状と属性情報をダイレクトに読み込み、ＣＡＤＥＷＡ　Ｓｍａｒｔ上で形状を再現する。Ｒｅｖｉｔを別途用意する必要がなく、コスト面のメリットも大きい。

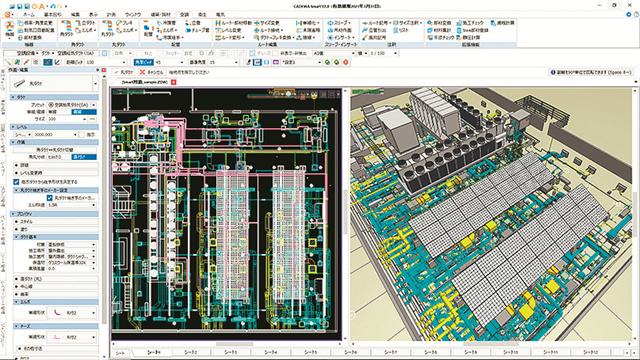

Ｖ２．０の画面イメージ

　さらに２次元建築図の建築部材化機能を搭載。オートデスクの「ＡＵＴＯ　ＣＡＤ」のほか、無料ソフト「Ｊｗ－ＣＡＤ」で作成した２次元の建築図をワンタッチで３次元に立体化できる。その際、サイズや高さ、壁厚などを指定して建築部材化することで、配管と壁の干渉など設備の納まりが確認できる。

　Ｖ２．０では、ＣＡＤＥＷＡシリーズの特長である賢さを強化した。 “べからず工事”と呼ばれる誤った施工方法などを警告するもので、▽梁貫通スリーブの大きさ▽空調の吹出口と感知器の距離－－など６２項目におよぶ。図面作成時に間違いに気づくため、施工時の手戻りが減るほか若手社員の技能習得にも役立つ。
